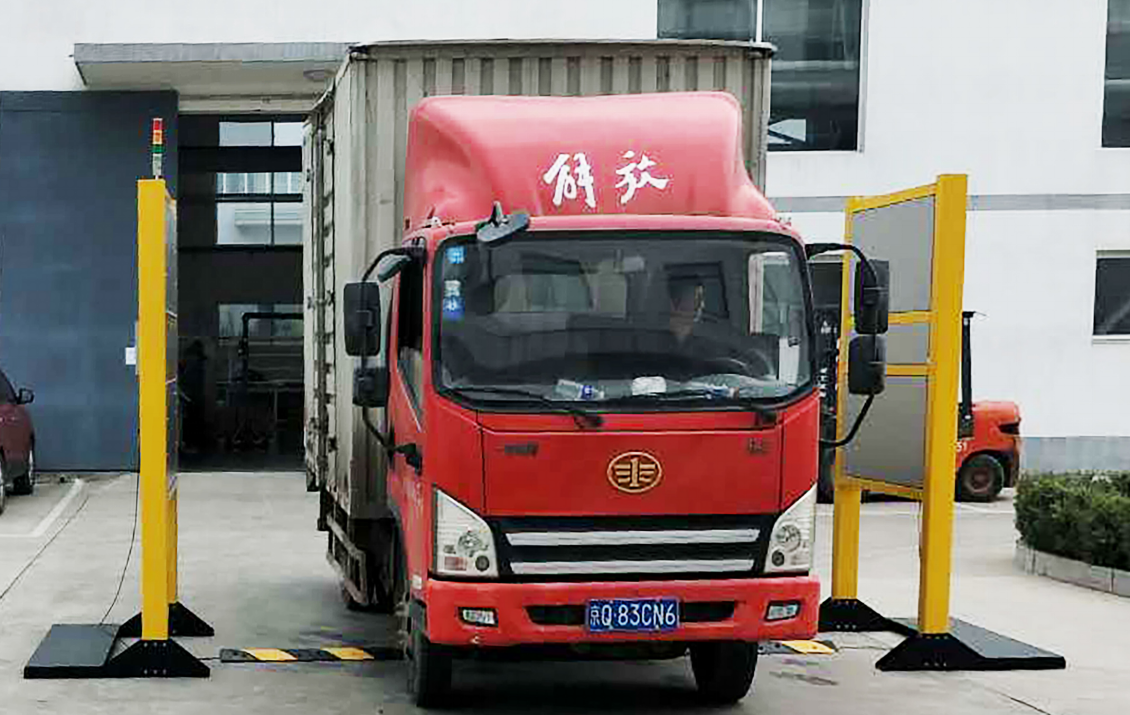

C35 RG-19-100大型通道式核輻射探測門設備
簡介
RG-19-100大型通道式核輻射探測門設備主要用于海關、港口、車站、核電站、核廢物處理廠、鋼鐵廠、廢品處理廠、各種場館、機場等重要設施或場所的出入口，能夠?qū)νㄟ^上述通道的各種車輛、集裝箱中是否夾帶放射性物質進行監測，實現實時監測信息的輸送、顯示及存儲，確保安全環保及相關作業人員安全健康。
特點
本底連續監測，自動扣除；
聲、光、電報警，伽瑪超閾值報警、中子超閾值報警、超速報警采用不同種類的報警燈予以區別；
高清攝像機，能夠抓拍系統報警時的現場畫面，實時傳輸現場監控畫面和報警抓拍畫面；
實時顯示、存儲、查詢、導出和發送來自測量單元和中控單元的所有測量和報警信息；
核輻射超標報警后，監控軟件能夠顯示放射源在車廂中的位置；
自動化程度高，操作簡單；
模塊化設計，易于擴展和維護。
技術指標
|
測量輻射類型 |
γ射線、中子 |
|
探測器 |
伽馬檢測器：單個塑料閃爍體檢測器體積25L，4個； 中子檢測器：He-3正比計數管配置2個，規格Φ50×1000mm，1個大氣壓 |
|
探測概率 |
99.9％ |
|
誤報率 |
≤0.1% |
|
探測區域 |
高度0.1～4.5m，寬度4.5～5m |
|
通過速度 |
標準車速8-10km/h；最大車速18-20km/h |
|
紅外傳感器 |
系統采用紅外傳感器，能夠?qū)崟r記錄被測人或物進入和離開測量區域的時間，測量通過速度。 |
|
高清攝像機 |
系統使用高清攝像機，能夠抓拍系統報警時的現場畫面，實時傳輸現場監控畫面和報警抓拍畫面 |
|
系統探測靈敏度 |
設備能以不小于90%的探測概率（置信度95%）檢測到《放射性物質與特殊核材料監測系統》（GB/T24246—2009）“5.5.4.2車輛監測系統”中《表5車輛監測系統探測靈敏度》列出的標準試驗源 |
|
探測功能 |
無車輛通過時，設備能夠?qū)崟r自動測量放射性本底，實時自動計算和修正報警閾值，實時顯示和存儲本底和閾值；車輛通過時，設備能夠?qū)崟r連續自動測量、計算和顯示各個檢測器的測量數據 |
|
報警功能 |
系統現場同時采用聲、光、電報警，伽瑪超閾值報警、中子超閾值報警、超速報警采用不同種類的報警燈予以區別，報警系統連接閘口保安亭，并聯動通道道閘檔桿落閘不予放行 |
|
軟件功能 |
系統軟件能夠?qū)崟r顯示、存儲、查詢、導出和發送來自測量單元和中控單元的所有測量和報警信息，具有分析和統計功能 |
|
中控單元 |
設備中控單元安裝在檢測器機箱內部置于檢測現場，與監控單元相對獨立，能夠在監控單元斷電等異常情況下獨立工作，完成放射性測量、各類報警等功能。 能夠?qū)崟r接收、存儲和發送來自測量單元的所有測量和報警信息 |
技術指標
|
監控中心 |

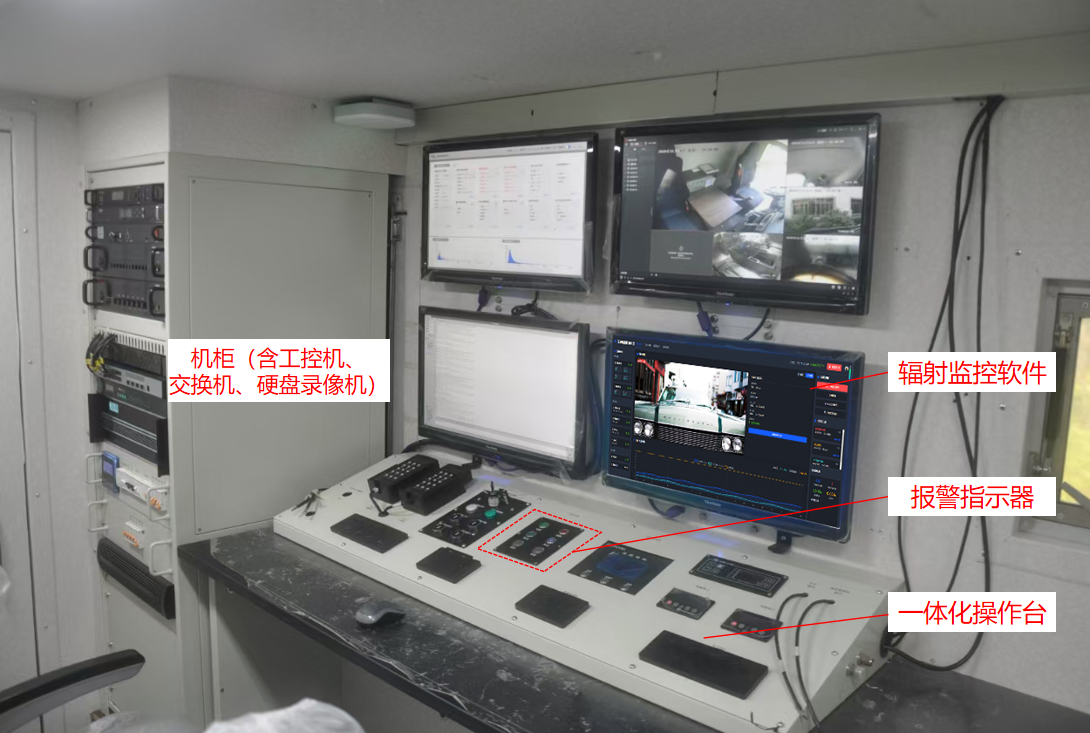

監控中心配備一體化操作臺，配置工控機、輻射監控軟件、交換機、硬盤錄像機、報警指示器，實現了在監控室內對現場情況統一監測 |
|
監控中心配置專用遠程報警單元，能夠分別顯示現場端的運行狀態、輻射報警、通訊狀態，并具備聲光報警功能 |
|
|
配置專用報警解除按鈕，當設備發生故障時，可以在操作臺實現一鍵解除報警 |
|
|

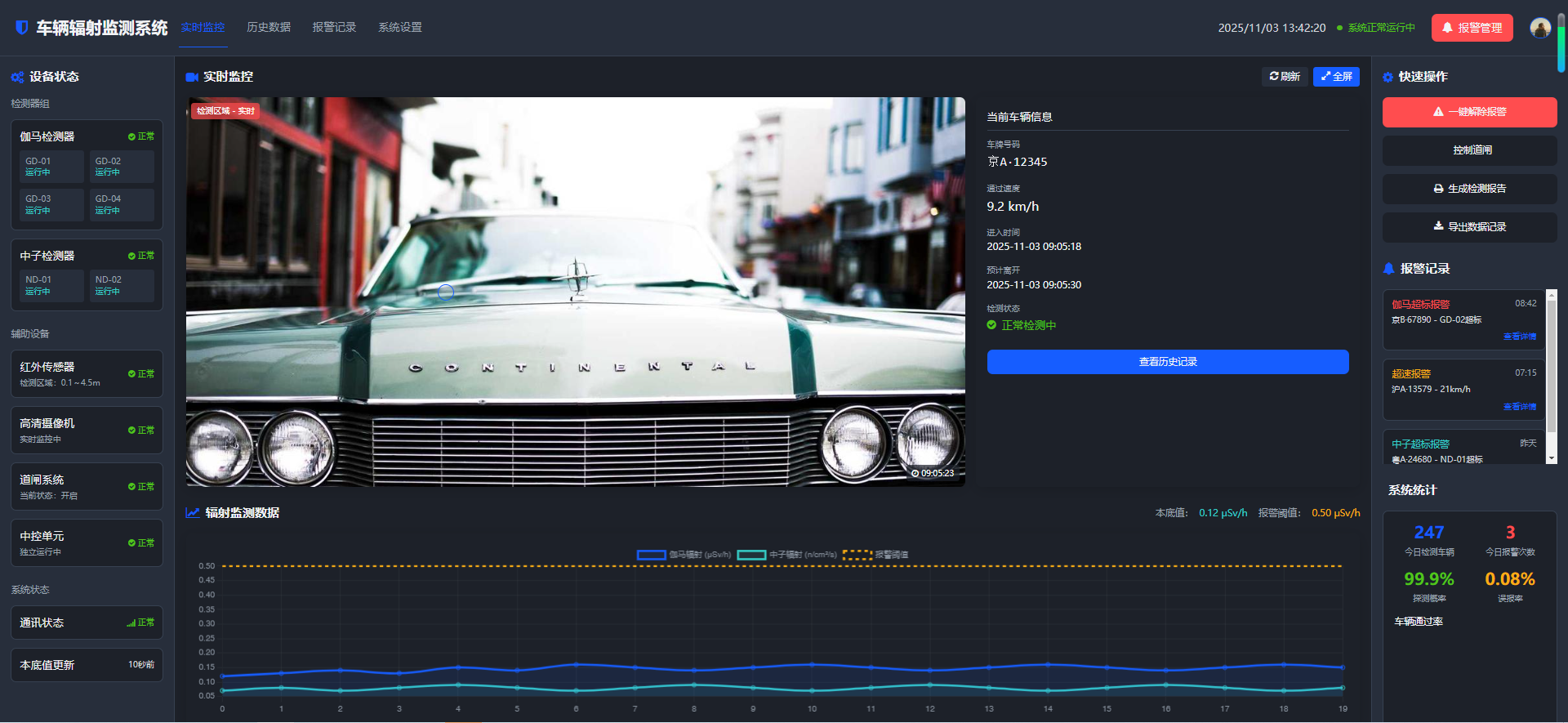

整套系統能夠?qū)崟r地進行伽瑪測量，伽瑪測量結果能夠?qū)崟r地顯示在系統電腦中的監控軟件界面上 |
|
|
在核輻射超標報警后，監控軟件能夠顯示放射源在車廂中的位置 |
|
|
在核輻射超標報警后，用戶能夠在監控軟件中自動生成相應的調查表、報告單和記錄表，并能夠下載、打印 |
|
|
相關規范 |
超標物應急處置預案與口岸放射性超標處置規范和海關總署核輻射監管相關規范一致，并能夠根據規范的變化而更新 |
|
安全防護預案 |
安全防護預案符合《電離輻射防護與輻射源安全基本標準》（GB18871—2002） |
|
系統兼容性 |
能夠接入海關總署核輻射探測相關系統 |
|
環境適應性 |
系統采用防震動和防撞擊設計，保證設備安全 |
|
防護等級 |
IP65 |
|
工作溫度 |
-40～+60℃ |
|
配置 |
大型通道式核輻射探測門設備包含核輻射探測門、中控單元、監控單元等 |

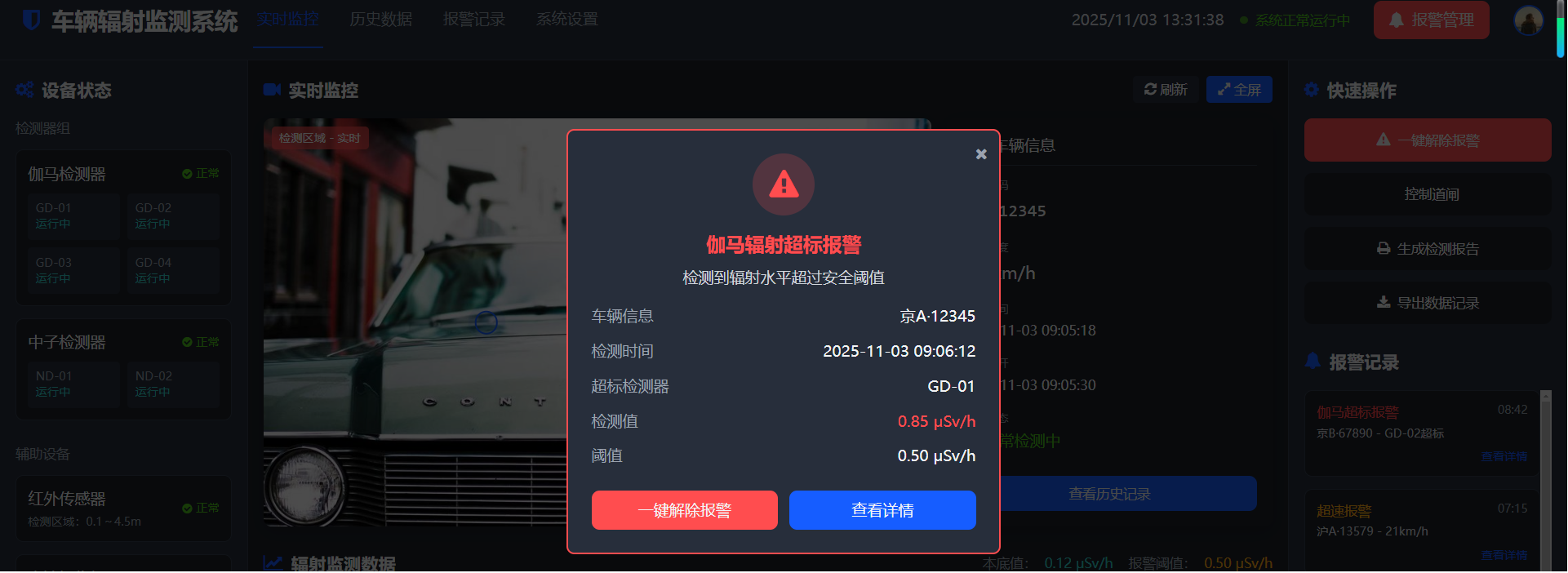

一鍵解除報警
遠程報警單元
一體化操作臺
